Программное обеспечение контроля пульсаций давления обеспечивает:

• импорт/ экспорт конфигурации испытания в Excel;

• настройка параметров расчета спектров пульсаций давлений (число точек FFT, оконная функция, тип расчета (по максимальной гармонике/ усредненное значение (СКО) в полосе);

• настройка списка полос для вычисления оценок пульсаций (количество полос и границы);

• возможность задания АЧХ измерительного канала для компенсации неравномерности частотной характеристики волновода;

• задание опорного уровня для вычисления аварийных уровней;

• динамическое изменение аварийных уровней в темпе испытания по обратной связи/ по времени (или режиму)/ ручная корректировка;

• задание различных референсных уровней для расчета аварийных уставок в зависимости от диапазона частот;

• задание каналов выдачи дискретных сигналов при срабатывании аварийных уставок;

• интеграция компонента проведения эксперимента с ПО обработки WinПОС ;

• сохранение текущих уровней пульсации в Excel отчет;

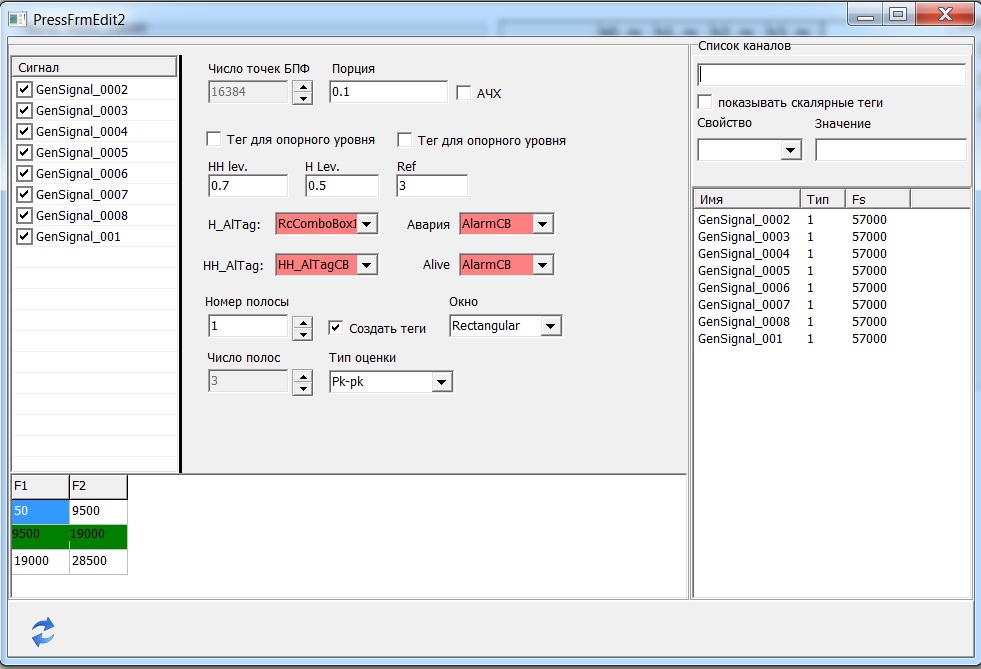

Рисунок 1 Диалог настройки расчета пульсаций

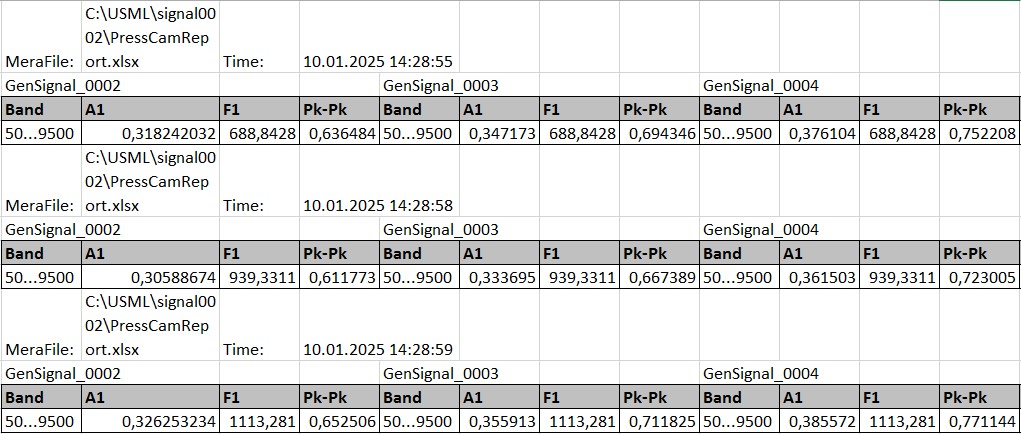

Рисунок 2 Отчет Excel с текущими значениями пульсаций

Возможности отображения ПО:

• отображение уровней пульсаций в полосах в виде гистограмм;
• отображение частот максимальных гармоник в полосах;
• отображение номера камеры сгорания с максимальным уровнем пульсаций;
• отображение осциллограмм и спектров измеряемых давлений;
• цветовое предупреждение при превышении аварийных уровней;
• отображение таблицы оценок пульсаций давлений  по камерам сгораний;

Область применения:

• Исследование процессов в высокооборотных компрессорах и турбодетандерах для получения информации о величинах нестационарных нагрузок, действующих на элементы проточной части в условиях нестационарного потока;
• Исследование проблем снижения акустического воздействия на ракетно-космический носитель. Сверхзвуковая неизобарическая неизотермическая струя является очень сложным источником шума;
• Оценка устойчивости процесса горения в камере сгорания газотурбинных двигателей, учитывая энергетические характеристики колебаний статического давления газа (среднеквадратичное значение колебаний давления в выбранной полосе частот, спектральную плотность мощности, амплитудный спектр колебаний) в камере сгорания и их изменения в зависимости от режима работы двигателя;
• Исследование влияния гармоник более высоких порядков на переходные процессы в камере сгорания, для составления полной картины динамического распределения энергий (высокочастотные колебания на частотах одной или нескольких форм (мод) собственных колебаний газа в камере сгорания);
• Исследование акустических характеристик авиационных двигателей для снижения шумов;
• Исследования пульсаций давления позволяет определения собственные частоты и источники колебаний давления в камерах сгорания;
• Исследование турбулентного характер течения газа и горения топлива;
• Исследование срыва потока в компрессоре;
• Исследование помпажа двигателя (автоколебательный процесс пульсационного горения в камере сгорания, являющийся следствием срыва потока в компрессоре)
